变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

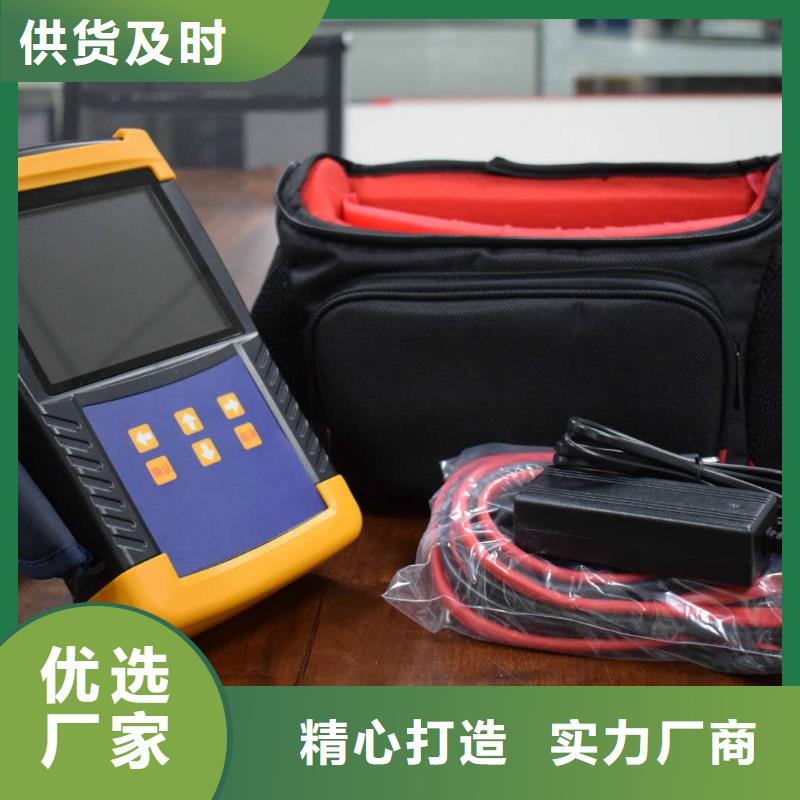

变压器变比测试仪帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。其中：F1保留键，无作用；F2将内存中数据存储U盘；F3删除存储记录；F4打印测试结果；F5确认删除记录；软开关键：手持式设备的电源开关，台式设备此键不起作用。五、液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项、备用选项、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等，同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作。
