直流系统绝缘校验仪．接线说明4．1装置面板图示校验仪面板图如下图示：电源：电源指示灯，通电后即亮；工作：工作指示灯，进行功能测试时闪烁；接点1，接点2：检测被测设备的无源输出触点状态； 环路模拟：开启该开关之后，校验仪内部可形成模拟环路状态，在进行环路模拟时将其闭合，否则务必使其处于断开位置；效验仪侧面板图如下图示：交流输入：交流电源输入接线端、保险盒及开关；测试端：连接被测系统或被测设备，棕色—正极；黑色—负极；绿色—地线电源开关：控制供电电源开关。4．2接线说明：上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：1,2：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；3,4,5,6,7：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1,2,3,4,5,6,7插座时，上述相应位需要用设备附带的连接线连接上下插孔。五．操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；

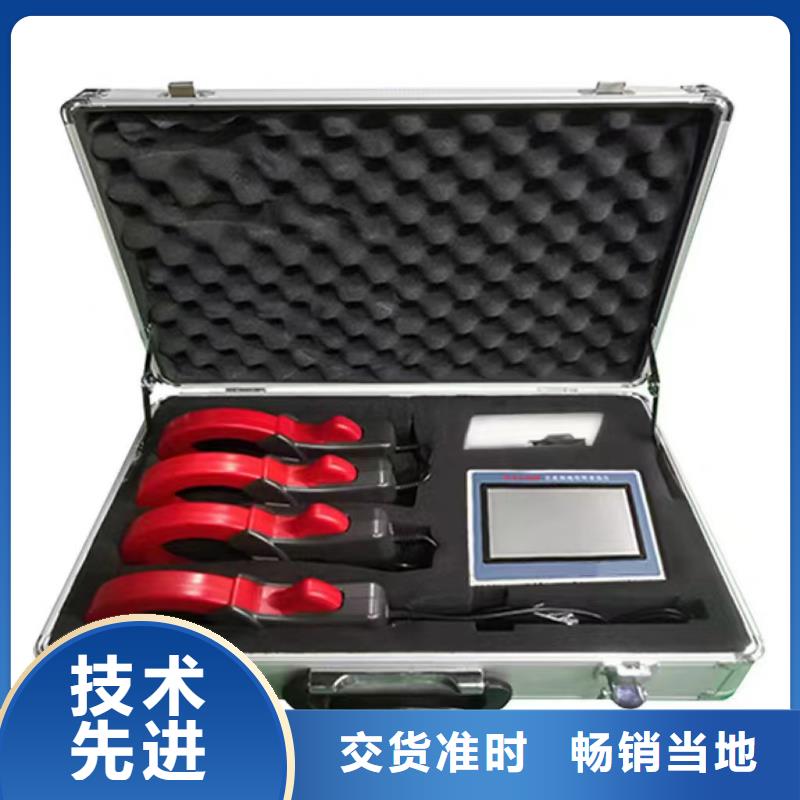

直流系统绝缘校验仪每次测试完成之后，需先将设备返回到主界面后再关闭电源。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 七．装箱清单1．直流系统绝缘校验仪主机1台2．交流输入电源线1条3．测试端连接线1条4．接点状态监测线2条5．测试线5条6．备用保险丝2个7．说明书1本8．合格证1份9．保修卡1份10．铝合金包装箱1个附:快速使用指南在线模式：1.将测试端的正、负、地对应接入待测系统或支路；2.按设备上的标示将1、2用随机附送的短线连接；3.开启交流电源选择在线模式测试。离线模式：1．将待测设备退出系统，将校验仪的测试端的正、负、地对应接入待测设备；2．按设备上的标示将1、2用随机附送的短线连接(除了交流接地测试)，并一同穿过被测设备的传感单元，方向与正母线到大地方向一致；3．开启交流电源选择正确的电压等级后开始进行离线模式测试。环路模拟：第1步骤与离线模式相同，确认1,2未短接。2．将环路模拟开关打开；3．将3与4穿过传感器A，6穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试4．测试完成之后，断开环路模拟开关

直流系统绝缘校验仪装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。12．装置具有电桥检测功能，通过该功能，用户可根据被测装置的负对地电压与正对地电压的比值来判断电桥是否。3 . 2装置特点1．高可靠性的设计硬件可靠性：装置采用进口32位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。软件可靠性：软件中引入了多种保护模式与提示模式，在测试项目中加入测试时间功能，测试达到设定时间之后自动解除测试状态，使被测系统恢复正常2．精密选材装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。3．人性化的人机交互界面装置采用7寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。4．智能化的测试流程在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户多可选择五个测试点进行连续测试；在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。5．完备的测试功能装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。
